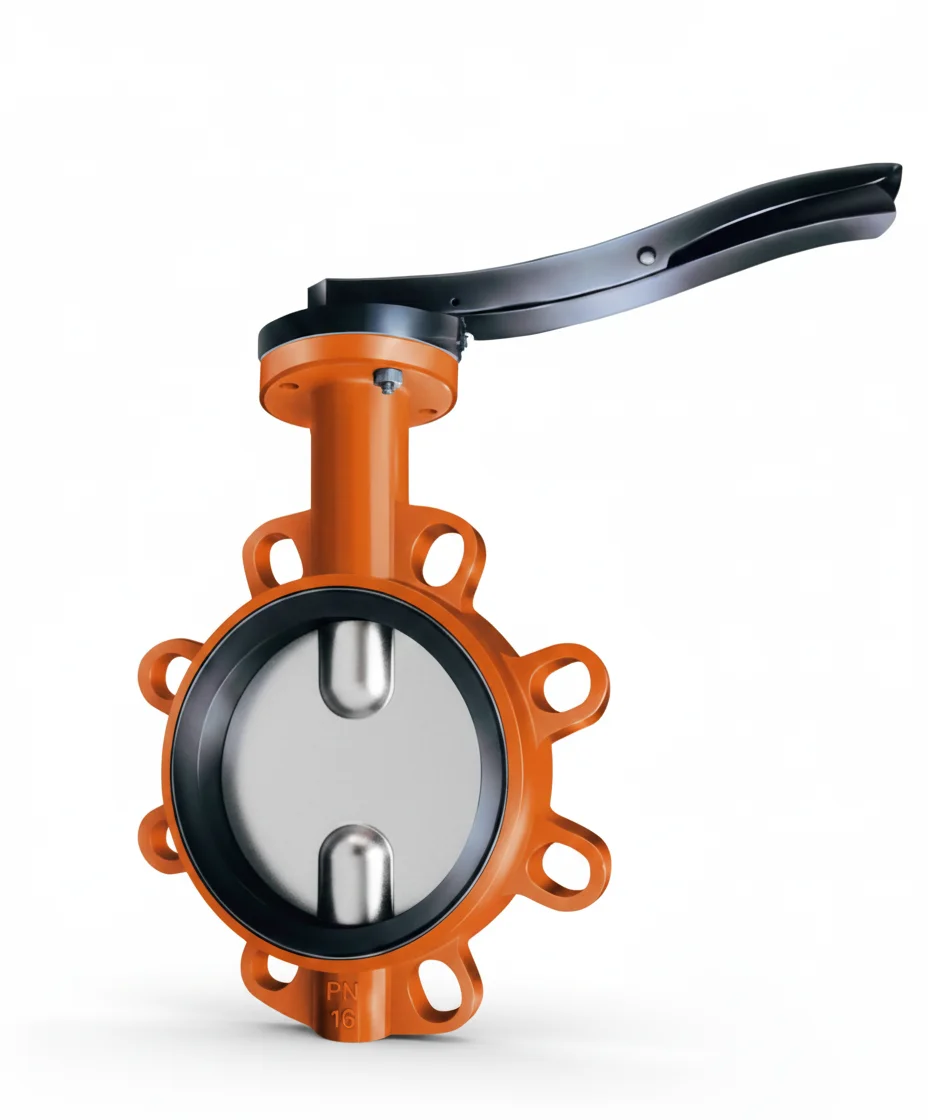

Wafer Tipi Kelebek Vana

Endüstriyel borulama sistemlerinde yer tasarrufu ve maliyet verimliliği her zaman önceliklidir. Wafer Tip Kelebek Vanalar, iki boru flanşı arasına “sandviç” şeklinde sıkıştırılarak monte edilen, hafif ve kompakt yapısıyla bilinen en yaygın vana türüdür. Karmaşık gövdeler ve ağır flanş bağlantıları yerine sadeliği tercih eden bu tasarım, su hatlarından genel proses devrelerine kadar geniş bir yelpazede güvenilir sızdırmazlık ve akış kontrolü sunar.

Teknolojik Altyapı ve Çalışma Prensibi

Wafer tip vanaların mühendislik başarısı, “Eksenel Sıkıştırma” ve “Hafif Gövde” ilkesine dayanır. Vana gövdesi üzerinde kendi flanşları bulunmaz; bunun yerine hat üzerindeki flanşların arasına yerleştirilir ve uzun saplamalar (stud bolts) ile iki flanş arasında sıkıştırılır. Merkezden yataklı disk, 90 derece dönerek akışı kontrol ederken, gövdeyi çevreleyen kauçuk conta (liner) hem diskin sızdırmazlığını sağlar hem de vana ile boru flanşı arasında ek bir conta gereksinimini ortadan kaldırır.

Teknik Üstünlükler ve Donanım Kalitesi

Genel endüstriyel uygulamalar ve HVAC sistemleri için geliştirilen ürün portföyümüz, sahada fark yaratan şu teknik yetkinliklere sahiptir:

• Ultra Kompakt Tasarım: Çok dar montaj aralıklarına (face-to-face) dahi kolayca uyum sağlar. Boru hattında minimum yer kaplayarak alan yönetimini kolaylaştırır.
• Maliyet Avantajı: Daha az malzeme kullanımı sayesinde diğer vana türlerine (Lug, Flanşlı veya Sürgülü) göre çok daha ekonomiktir.
• Hafiflik ve Kolay Montaj: Düşük ağırlığı sayesinde montaj sırasında ağır kaldırma ekipmanlarına ihtiyaç duyulmaz; işçilik süresini ve maliyetini düşürür.
• Tam Sızdırmazlık: Gövdeyi tamamen kaplayan değiştirilebilir veya vulkanize contalar, hem iç hem de dış sızdırmazlığı %100 sağlar.
• Düşük Basınç Kaybı: Aerodinamik disk yapısı sayesinde akış direncini minimumda tutarak sistem verimliliğini destekler.

Stratejik Kullanım Alanları

Alan tasarrufunun ve ekonomik çözümlerin öncelikli olduğu her proses, wafer tip kelebek vanaların doğal çalışma sahasıdır:

• Isıtma, Soğutma ve Havalandırma (HVAC): Bina tesisatları ve iklimlendirme devreleri.
• Su Arıtma ve Dağıtım: Şehir şebekeleri, filtrasyon sistemleri ve yüzme havuzları.
• Genel Proses Hatları: Aşındırıcı olmayan sıvıların ve gazların transferi.
• Tekstil ve Kağıt Endüstrisi: Yardımcı işletme hatları ve boyahane devreleri.
• Gıda ve İlaç: Hijyenik şartların uygun olduğu yardımcı akışkan hatları.

Doğru Çözüm Ortağını Seçmek

Bir wafer tip kelebek vana seçerken “Montaj Hassasiyeti” en kritik faktördür. Bu vanalar flanşlar arasında sıkıştırıldığı için saplamaların eşit torkla sıkılması contanın ömrünü belirler. Ayrıca, wafer tip vanalar doğası gereği “hat sonu vanası” (end-of-line) olarak kullanılamaz; vana söküldüğünde hattın her iki tarafı da açık kalır.

Bu riskleri ortadan kaldırmak, prosesinizdeki akışkan türüne en uygun conta (EPDM, NBR, Viton) seçimini yapmak ve montaj hatalarını önlemek adına; mühendislik birikimimiz ve Arventra güvencesiyle yanınızdayız.
